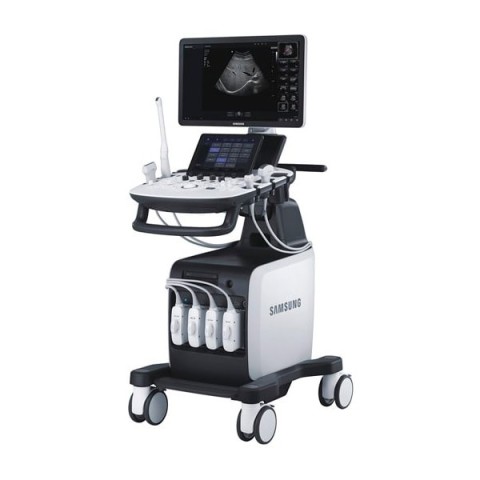

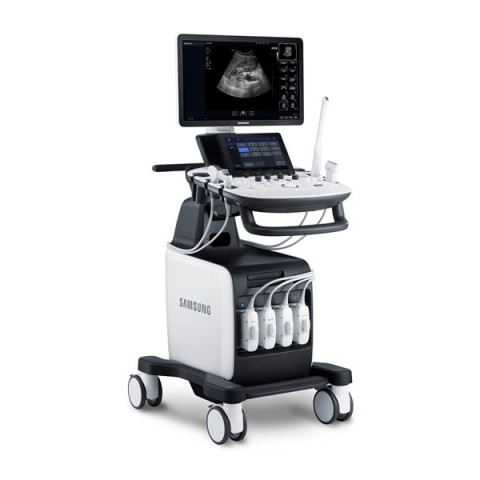

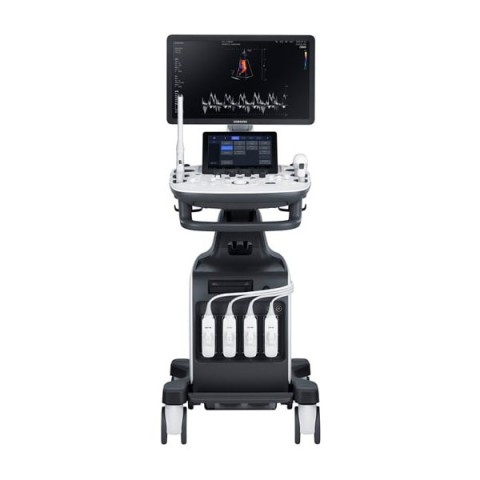

УЗИ аппарат Samsung Medison HS60

Ультразвуковой сканер HS60 от Samsung Medison, благодаря своим выдающимся характеристикам и инновационным технологиям от Samsung, задает новые стандарты в качестве визуализации и точности изображений. Medison HS60 обеспечивает превосходную надежность в диагностике и исследованиях, расширяя диагностические возможности.

HS60 интегрирует в себе множество специализированных программ и функций, что делает УЗИ сканер идеальным инструментом для использования в разнообразных медицинских направлениях, начиная с кардиологии и заканчивая урологией и акушерством. Благодаря его точности в диагностике, эргономичному дизайну и широкому спектру функций, множество медицинских учреждений отдают предпочтение именно этой модели.

Технические характеристики УЗИ Sumsung HS60

• Стационарный ультразвуковой сканер
• LED монитор – 21,5" (с диодной подсветкой, разрешение 1920x1080)
• Сенсорная панель управления (touch-screen) 10.1"
• Разъемы для одновременного подключения до 5-х датчиков (4 + 1 CW)
• USB-порты (для подключения периферических устройств, внешних накопителей: флеш-карт)
• Кинопамять - автоматическая видео-запись фрагмента исследования с возможностями "перемотки", редактирования, проведения расчетов и последующей записи видео в файл
• Модуль ClearVision - фильтрация изображения в реальном времени: удаляет спекл-шумы и артефакты, усиливает контуры, делая ультразвуковое изображение контрастней на границе сред разной эхо-плотности.
• Модуль MultiVision - детализация изображения и уменьшение артефактов за счет технологии получения изображения с учетом нескольких углов инсонации
• Модуль Biometry Assist - автоматическое измерение основных фотометрических параметров роста плода
• Система SonoView - система архивации и дальнейшего просмотра статических и динамических изображений (база данных изображений), имеется возможность копирования изображений на внешние накопители (подключение по USB), проводить измерения в архиве

Режимы визуализации

• B (2D) - двухмерное сканирование в оттенках серой шкалы, тканевая гармоника (в том числе пульс-инверсная)
• M - одномерный режим для исследования сердца, анатомический М-режим (необходим кардиопакет), CM - цветной М-режим (необходим кардиопакет)
• CD - цветное допплеровское картирование с возможностью изменения допплеровского угла
• PD - энергетический допплер с возможностью изменения допплеровского угла
• S-Flow – технология цветового допплеровского картирования с повышенной чувствительностью
• TDI - тканевый допплер (необходим кардиопакет)
• PW - импульсно-волновой допплер, steering - изменение допплеровского угла в режимах CD и PD, автоматический анализ допплеровских кривых
• HPRF - высокочастотный импульсно-волновой допплер
• CW - постоянно-волновой допплер (опция)
• 3D Freehand - режим статической 3D реконструкции обычными двумерными датчиками
• 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера (необходим Static 3D)
• 4D - трехмерное сканирование объемными датчиками в реальном масштабе времени (необходим Live 3D)
• Режимы одновременного отображения на экране 2-х, 4-х и более изображений, в т.ч. изображений в режимах B/C, B/PD в реальном масштабе времени
• Смешанные режимы (B/M, B/PWD, B/C, B/PD, B/PD/PWD, B/C/PWD)
• Трапециевидный режим (для линейных датчиков)
• Масштабирование

Опции Samsung Medison HS60

• Система Static 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера
• Система Live 3D - трехмерное сканирование объемными датчиками в реальном масштабе времени (4D)
• Кардиопакет: тканевый допплер (TDI) + анатомический М-режим + цветной М-режим (CM) + специализированные кардиологические расчеты
• Модуль синхронизации с ЭКГ
• Модуль CW - постоянно-волновой допплер
• Модуль Strain+ - недоплеровская методика количественной оценки глобальной и локальной сократимости левого желудочка сердца
• Модуль Stress Echo – программа для исследования сердца под нагрузкой
• Пакет опций 3D XI (объемная ультразвуковая томография)
• Пакет опций 3D MXI (мульти-объемная ультразвуковая томография)
• Модуль 5D Heart Color - позволяет исследовать структуры сердца плода на предмет потенциальных нарушений кровотока, что является важной составляющей эхокардиографического исследования плода Используя объемные данные STIC и ЦДК, строятся 9 стандартных эхокардиографических срезов плода на одном экране
• Модуль 5D NT - программа автоматического измерения ТВП и интракраниального пространства плода в режиме объемного сканирования
• Модуль 5D Follicle - программа автоматического определения и измерения размера и объема фолликулов в режиме объемного сканирования
• Модуль Realistic Vue - программа реконструкции реалистичного 3D УЗИ, при котором на объемное изображение накладывается виртуальный источник освещения. Специальный процессинговый алгоритм воспроизводит трехмерную анатомию плода с исключительной детализацией
• Модуль Crystal Vue - программа реконструкции прозрачного 3D УЗИ, которое получается при одновременном усилении внутренних и наружных структур. Применяется для визуальной оценки состояния плода и матки, помогает лучше идентифицировать мягкие ткани и кости
• Модуль STIC - объемная динамическая визуализация сердца плода
• Модуль HDVI (High Definition Volume Imaging) - повышение четкости изображения границ тканей с разной эхо-плотностью в объемном изображении (диагностика тонких повреждений тканей, дефектов мозга плода, стенок и клапанов сердца плода)
• Модуль 2D NT - полуавтоматическое измерение толщины воротникового пространства (маркер синдрома Дауна)
• Модуль Auto IMT - автоматическое вычисление комплекса интима-медиа общей сонной артерии (Intima Media Thickness). Данная оценка имеет большое значение для ранней диагностики атеросклероза и оценки риска развития инсульта и инфаркта миокарда
• Модуль Elastoscan - программы эластографии (качественная оценка) для исследований щитовидной железы, молочной железы у женщин и предстательной железы у мужчин
• Mодуль E-Strain - программа количественной оценки эластичности тканей по выбранной зоне (необходим модуль Elastoscan)
• Модуль S-Detect Breast - программа автоматического обнаружения и анализа образований молочной железы у женщин, измерение и классификация по системе BI-RADS
• Модуль Panoramic – панорамное сканирование
• Модуль HQ Vision – программа улучшения визуализации скелетно-мышечных структур
• Needle Mate+ - программа улучшения визуализации биопсийной иглы за счет увеличения ее контрастности на экране и изменения угла сканирования линейного датчика (Beam Steering)
• Педаль дистанционного управления
• Подогреватель геля
• Аккумуляторная батарея
• Система DICOM - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники)

Пакет Smart 4D

• Система Static 3D - трехмерное сканирование объемными датчиками в статическом режиме в серой шкале и восстановление объемной структуры сосудов в режиме цветного / энергетического допплера)
• Система Live 3D - трехмерное сканирование объемными датчиками в реальном масштабе времени (4D)
• Модуль SFVI
• Модуль FAD
• Модуль VSI
• Модуль Smooth Cut
• Пакет 3DXI
• Пакет 3DMXI

Пакет 3D XI (объемная ультразвуковая томография)

• MSV (Multi-Slice View или мультислайсинг) - возможность одновременного просмотра на экране множественных срезов, полученных при трехмерном сканировании
• VolumeCT - трехмерная реконструкция изображений в виде куба (Cube Sectional View) или трех пересекающихся плоскостей (Cross View)
• OVIX (Oblique View eXtended) - получение фрагмента трехмерного изображения (в виде нескольких полупрозрачных сканов, последовательно наложенных один на другой) в направлении произвольного косого среза трехмерного объекта исследования

Пакет 3D MXI (мульти-объемная ультразвуковая томография)

• Multi Volume Slice - одновременный просмотр на экране нескольких объемных срезов трехмерного объекта исследования
• Mirror View (зеркальный режим) - режим отображения трехмерного объекта исследования, при котором одновременно представлены трехмерные изображения спереди, слева, справа и сверху
• Multi OVIX - одновременный просмотр на экране нескольких изображений OVIX, полученных из трехмерного объекта исследования

Инновационные технологии

• S-Vue датчики - некоторые датчики имеют улучшенный монокристаллический тип пьезоэлементов (технология изготовления пьезоэлементов из выращенных монокристаллов)
• Quick Scan - режим автоматической настройки изображения (нажатием одной кнопки) исследуемого органа в B-, C и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов)
• S-Harmonic - улучшенный вариант тканевой гармоники, повышающий качество визуализации глубоко расположенных структур
• SRF (Speckle Reduction Filter) - фильтр подавления шума
• VCE (Volume Contrast Enhancement) - функция усиления качества изображения трехмерного объекта за счёт удаления зон с неотчётливой визуализацией
• VSI (Volume Shade Imaging) - "визуализация объемных оттенков" на 3D-изображении
• FSI (Full Spectrum Imaging) - многоступенчатый алгоритм получения избирательного контрастирования изображения по всей глубине сканирования
• See-Thru - технология, использующая объединение трехмерного энергетического допплера и серошкального 3D изображения
• Inversion 3D - применение "инверсного 3D" обеспечивает более глубокую оценку сосудистых и кистозных структур, создавая объёмный "слепок" области интереса
• Color STIC - цветная трехмерная реконструкция или мультиплановое изображение сокращений сердца плода в сочетании с цветным допплером в режиме реального времени (необходим модуль STIC)
• EZ Exam - программа протоколирования этапов ультразвукового исследования с последующим включением необходимых режимов при проведении исследования

Основные измерения

• В-режим: расстояние, периметр, угол, площадь, эллипс, окружность, объем
• D-режим: скорость, давление, ускорение, замедление
• M-режим: время, расстояние, уклон
